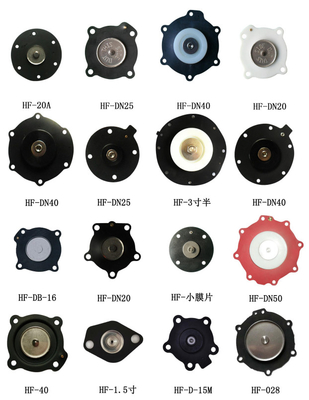

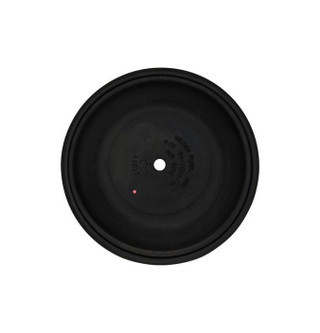

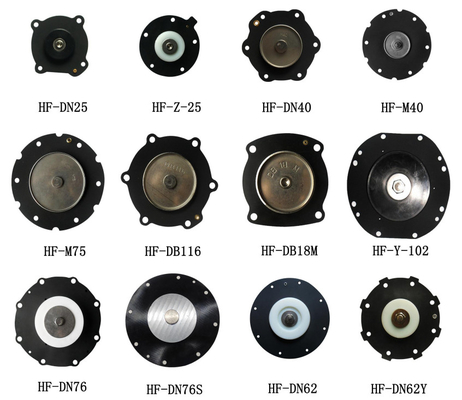

NBR FKM डायाफ्राम डायाफ्राम ड्रम पंपों ठोस डायाफ्राम पंपों के लिए ओ-रिंग्स को सील करता है
परिचय:
डायाफ्राम पंप को वायवीय डायाफ्राम पंप और इलेक्ट्रिक डायाफ्राम पंप, वायवीय डायाफ्राम पंप में विभाजित किया गया है, जैसा कि नाम से पता चलता है कि सकारात्मक विस्थापन पंप के एक डायाफ्राम घूमकर विरूपण मात्रा में परिवर्तन करने के लिए शक्ति के रूप में संपीड़ित हवा का उपयोग करने का प्रकार है।इसका ऑपरेटिंग सिद्धांत और इलेक्ट्रिक डायाफ्राम पंप प्लंजर पंप के समान है, क्योंकि डायाफ्राम पंप के उपयोग की प्रक्रिया में डायाफ्राम पंप के कार्य सिद्धांत की विशेषताओं, डायाफ्राम एक महत्वपूर्ण सहायक बन जाता है, लेकिन यह भी क्योंकि सकारात्मक विस्थापन विशेष रूप से महत्वपूर्ण है .
विशेषताएँ:
• अच्छा लोच, विरोधी उम्र बढ़ने, मजबूत सीलिंग।
• उच्च और निम्न तापमान प्रतिरोध, पहनने के प्रतिरोध, तेल प्रतिरोध, एसिड और क्षार प्रतिरोध, संक्षारण प्रतिरोध।
विशेष विवरण:
| नोट: सीलिंग प्रदर्शन का मूल्यांकन करने के लिए ओ-रिंग सामग्री की कठोरता सबसे महत्वपूर्ण संकेतक है।ओ-रिंग की कठोरता ओ-रिंग की संपीड़न राशि और खांचे के अधिकतम स्वीकार्य एक्सट्रूज़न गैप को निर्धारित करती है।चूंकि शोर A70 की नाइट्राइल सील अधिकांश सेवा शर्तों को पूरा कर सकती है, अगर सीलिंग सामग्री के लिए कोई विशेष निर्देश नहीं है, तो आमतौर पर शोर A70 के नाइट्राइल रबर प्रदान करते हैं। | |||||
| दबाव (एमपीए) | ओ-रिंग अनुभाग व्यास (डब्ल्यू) | ||||
| 1.78 | 2.62 | 3.53 | 5.33 | 7.00 | |
| किनारे की कठोरता (A70) | |||||
| ≤3.50 | 0.08 | 0.09 | 0.10 | 0.13 | 0.15 |
| ≤7.00 | 0.05 | 0.07 | 0.08 | 0.09 | 0.10 |
| ≤10.50 | 0.03 | 0.04 | 0.05 | 0.07 | 0.08 |
| किनारे की कठोरता (A80) | |||||
| ≤3.50 | 0.10 | 0.13 | 0.15 | 0.18 | 0.20 |
| ≤7.00 | 0.08 | 0.09 | 0.10 | 0.13 | 0.15 |
| ≤10.50 | 0.05 | 0.07 | 0.08 | 0.09 | 0.10 |
| ≤14.00 | 0.03 | 0.04 | 0.05 | 0.07 | 0.08 |
| ≤17.50 | 0.02 | 0.02 | 0.03 | 0.03 | 0.04 |
| किनारे की कठोरता (A90) | |||||
| ≤3.50 | 0.13 | 0.15 | 0.20 | 0.23 | 0.25 |
| ≤7.00 | 0.10 | 0.13 | 0.15 | 0.18 | 0.20 |
| ≤10.50 | 0.07 | 0.09 | 0.10 | 0.13 | 0.15 |
| ≤14.00 | 0.05 | 0.07 | 0.08 | 0.09 | 0.10 |
| ≤17.50 | 0.04 | 0.05 | 0.07 | 0.08 | 0.09 |
| ≤21.00 | 0.03 | 0.04 | 0.05 | 0.07 | 0.08 |
| ≤35.00 | 0.02 | 0.03 | 0.03 | 0.04 | 0.04 |
| ※ जब दबाव 5MPa से अधिक हो जाता है, तो रिटेनिंग रिंग का उपयोग करने की सिफारिश की जाती है। ※स्थैतिक सीलिंग अनुप्रयोगों के लिए, अनुशंसित फिट H7/g6 है। |
|||||
| निर्दिष्टीकरण (आंतरिक व्यास x तार व्यास) | ||
| 1.8×1.8 | 26.5×1.8 | 19×2.65 |
| 2.24×1.8 | 28×1.8 | 20×2.65 |
| 2.5×1.8 | 29×1.8 | 21.2×2.65 |
| 2.8×1.8 | 30×1.8 | 22.4×2.65 |
| 2 × 1.8 | 31.5×1.8 | 23.6×2.65 |
| 3.15×1.8 | 32.5×1.8 | 25.8×2.65 |
| 3.55×1.8 | 33.5×1.8 | 25×2.65 |
| 3.75×1.8 | 34.5×1.8 | 26.5×2.65 |
| 4.5×1.8 | 35.5×1.8 | 28×2.65 |
| 4.87×1.8 | 36.5×1.8 | 30×2.65 |
| 4×1.8 | 37.5×1.8 | 31.5×2.65 |
| 5.15×1.8 | 38.7×1.8 | 32.5×2.65 |
| 5.3×1.8 | 40×1.8 | 33.5×2.65 |
| 5.6×1.8 | 41.2×1.8 | 34.5×2.65 |
| 5×1.8 | 42.3×1.8 | 35.5×2.65 |
| 6.3×1.8 | 43.7×1.8 | 36.5×2.65 |
| 6.7×1.8 | 45×1.8 | 37.5×2.65 |
| 6.9×1.8 | 46.2×1.8 | 38.7×2.65 |
| 6×1.8 | 47.5×1.8 | 40×2.65 |
| 7.1×1.8 | 48.5×1.8 | 41.2×2.65 |
| 7.6×1.8 | 48.7×1.8 | 42.3×2.65 |
| 8.5×1.8 | 50 × 1.8 | 43.7×2.65 |
| 8.75×1.8 | 65×1.8 | 45×2.65 |
| 8×1.8 | 67.4×1.8 | 46.2×2.65 |
| 9.5×1.8 | 71×1.8 | 47.5×2.65 |
| 9×1.8 | 93.4×1.8 | 48.7×2.65 |
| 10.6×1.8 | 133.4×1.8 | 50×2.65 |
| 10×1.8 | 7.1×2.65 | 51.5×2.65 |
| 11.2×1.8 | 7.6×2.65 | 53×2.65 |
| 11.8×1.8 | 8.5×2.65 | 54.5×2.65 |
| 12.5×1.8 | 8.75×2.65 | 56×2.65 |
| 13.2×1.8 | 8×2.65 | 58×2.65 |
| 13.5×1.8 | 9.5×2.65 | 60×2.65 |
| 14×1.8 | 9×2.65 | 61.5×2.65 |
| 15×1.8 | 10.6×2.65 | 63×2.65 |
| 16×1.8 | 10×2.65 | 65×2.65 |
| 17×1.8 | 10.5×2.65 | 67×2.65 |
| 18×1.8 | 11.2×2.65 | 69×2.65 |
| 19×1.8 | 11.8×2.65 | 71×2.65 |
| 20×1.8 | 12.5×2.65 | 73×2.65 |
| 21.2×1.8 | 13.2×2.65 | 74.4×2.65 |
| 22.4×1.8 | 14×2.65 | 74×2.65 |
| 22×1.8 | 15×2.65 | 75×2.65 |
| 23.6×1.8 | 16×2.65 | 76×2.65 |
| 25.8×1.8 | 17×2.65 | 80×2.65 |
| 25×1.8 | 18×2.65 | 85×2.65 |
| निर्दिष्टीकरण (आंतरिक व्यास x तार व्यास) | ||
| 90×2.65 | 51.5×3.55 | 195×3.55 |
| 95×2.65 | 53×3.55 | 200×3.55 |
| 100×2.65 | 54.5×3.55 | 206×3.55 |
| 106×2.65 | 56×3.55 | 225×3.55 |
| 109×2.65 | 58×3.55 | 236×3.55 |
| 112×2.65 | 60×3.55 | 258×3.55 |
| 115×2.65 | 61.5×3.55 | 260×3.55 |
| 118×2.65 | 63×3.55 | 265×3.55 |
| 125×2.65 | 65×3.55 | 280×3.55 |
| 128×2.65 | 67×3.55 | 304×3.55 |
| 132×2.65 | 69×3.55 | 345×3.55 |
| 136×2.65 | 71×3.55 | 40×5.3 |
| 140×2.65 | 73×3.55 | 41.2×5.3 |
| 150×2.65 | 75×3.55 | 42.3×5.3 |
| 160×2.65 | 77.5×3.55 | 43.7×5.3 |
| 170×2.65 | 80×3.55 | 45×5.3 |
| 180×2.65 | 82.5×3.55 | 46.2×5.3 |
| 18×3.55 | 85×3.55 | 47.5×5.3 |
| 19×3.55 | 87.5×3.55 | 48.7×5.3 |
| 20×3.55 | 90×3.55 | 50 × 5.3 |
| 21.2×3.55 | 92.5×3.55 | 51.5×5.3 |
| 22.4×3.55 | 95×3.55 | 53×5.3 |
| 23.6×3.55 | 97.5×3.55 | 54.5×5.3 |
| 25.8×3.55 | 100×3.55 | 56×5.3 |
| 25×3.55 | 103×3.55 | 58×5.3 |
| 26.5×3.55 | 106×3.55 | 60 × 5.3 |
| 28×3.55 | 109×3.55 | 61.5×5.3 |
| 30×3.55 | 112×3.55 | 63×5.3 |
| 31.5×3.55 | 115×3.55 | 65×5.3 |
| 32.5×3.55 | 118×3.55 | 67×5.3 |
| 33.5×3.55 | 122×3.55 | 69×5.3 |
| 34.5×3.55 | 125×3.55 | 71×5.3 |
| 35.5×3.55 | 128×3.55 | 73×5.3 |
| 36.5×3.55 | 132×3.55 | 75×5.3 |
| 37.5×3.55 | 136×3.55 | 77.5×5.3 |
| 38.5×3.55 | 140×3.55 | 80 × 5.3 |
| 38.7×3.55 | 145×3.55 | 82.5×5.3 |
| 40×3.55 | 150×3.55 | 85×5.3 |
| 41.2×3.55 | 155×3.55 | 87.5×5.3 |
| 42.3×3.55 | 160×3.55 | 90×5.3 |
| 43.7×3.55 | 165×3.55 | 92.5×5.3 |
| 45×3.55 | 170×3.55 | 95×5.3 |
| 46.2×3.55 | 175×3.55 | 97.5×5.3 |
| 47.5×3.55 | 180×3.55 | 100×5.3 |
| 48.7×3.55 | 185×3.55 | 103×5.3 |
| 50×3.55 | 190×3.55 | 106×5.3 |
