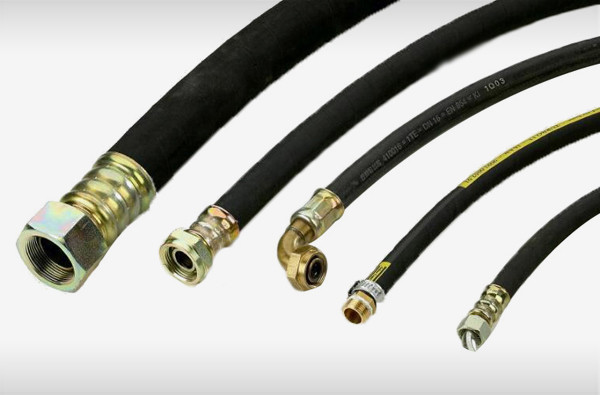

इस्पात तार लट लचीला नली हाइड्रोलिक औद्योगिक पाइप उच्च दबाव 45MPA
हम उत्पादन करते हैं:
उत्खनन घुमावदार रबर की नली, घुमावदार उच्च दबाव रबर की नली, उत्कीर्णन इंजीनियरिंग स्टील के तार घुमावदार रबर की नली, हाइड्रोलिक समर्थन रबर की नली, लोडर रबर की नली, के-प्रकार रबर की नली, आदि।
जल्दी से विवरण:
| वर्ग | उच्च दबाव स्टील वायर घुमावदार नली |
| उत्पाद की विशेषताएं | 194SP, 254SP, 324SP, आदि। |
| आवेदन रेंज | उत्खनन, लोडर, हुक मशीन, निर्माण मशीनरी वाहन, आदि। |
| लंबाई का आकार | 20 मीटर एक टुकड़ा |
| कार्य का दबाव | 45 एमपीए |
1. उत्पाद संरचना:
स्टील वायर ब्रेडेड नली की संरचना तरल प्रतिरोधी सिंथेटिक रबड़ की आंतरिक रबड़ परत, मध्य रबड़ परत, I या II या III इस्पात तार ब्रेडेड मजबूती परत, और उत्कृष्ट मौसम प्रतिरोध के साथ सिंथेटिक रबड़ बाहरी रबड़ परत से बना है।
2. उत्पाद का उपयोग:
इस्पात तार प्रबलित हाइड्रोलिक रबड़ नली मुख्य रूप से मेरा हाइड्रोलिक समर्थन, तेल क्षेत्र खनन, इंजीनियरिंग निर्माण, उठाने और परिवहन, धातुकर्म फोर्जिंग, खनन उपकरण, जहाजों, इंजेक्शन मोल्डिंग मशीनरी, कृषि मशीनरी, विभिन्न मशीन टूल्स और मशीनीकरण और स्वचालित हाइड्रोलिक के लिए उपयुक्त है। विभिन्न औद्योगिक क्षेत्रों में दबाव पेट्रोलियम आधारित (जैसे खनिज तेल, घुलनशील तेल, हाइड्रोलिक तेल, ईंधन तेल, चिकनाई तेल) तरल, पानी आधारित तरल (जैसे पायस, तेल-पानी पायस, पानी), गैस, आदि का परिवहन। और सिस्टम उपयोग में निश्चित दबाव और तापमान के साथ तरल संचरण।
नोट: हमारी कंपनी की स्टील वायर ब्रेडेड नली को GB/T3683-2011 मानक के अनुसार डिज़ाइन और निर्मित किया गया है, और ISO/DIS1436-1985, DIN20022 और SAE100RIAT, SAE100R2AT मानक होज़ आवश्यकताओं के अनुसार निर्मित किए जा सकते हैं।यह मानक कैस्टर ऑयल-आधारित और ग्रीस-आधारित तरल पदार्थों के लिए उपयुक्त नहीं है।
3. कार्य तापमान:तेल -40 ℃ - + 100 ℃, हवा -30 ℃ - + 50 ℃, +80 ℃ से नीचे पानी का पायस, कृपया हमारे विशेष उत्पादों का चयन करें।
सिंगल-लेयर स्टील वायर ब्रेडेड नली के तकनीकी पैरामीटर:
जीबी/टी3683-2011
| नली विनिर्देशों |
पहचान मिमी |
इस्पात तार परत का व्यास मिमी |
आयुध डिपो मिमी |
काम का दबाव | परीक्षण दबाव | बर्स्टिंग प्रेशर |
छोटा झुकने वाला त्रिज्या मिमी |
संदर्भ वजन | |||
| एमपीए | साई | एमपीए | साई | एमपीए | साई | ||||||
| 1-5-21 | 5 ± 0.5 | 9.5±0.6 | 12.7 ± 0.8 | 21 | 3043 | 31.5 | 4564 | 63 | 9129 | 90 | 0.25 |
| 1-6-20 | 6 ± .0.5 | 11.3 ± 0.6 |
+1.0 15.3 -0.8 |
21 | 3043 | 31.5 | 4564 | 63 | 9129 | 100 | 0.34 |
| 1-8-18 | 8 ± 0.5 | 13.3 ± 0.6 |
+1.0 17.3 -0.8 |
118 | 2536 | 27 | 3804 | 54 | 7607 | 115 | 0.41 |
| 1-10-16 | 10±0.5 | 15.3 ± 0.6 |
+1.0 19 -0.8 |
16 | 2318 | 24 | 3478 | 48 | 6955 | 130 | 0.47 |
| 1-13-14 | 13 ± 0.5 | 18.8±0.6 |
+1.2 22.8 -0.8 |
14 | 2028 | 21 | 3043 | 42 | 6086 | 180 | 0.67 |
| 1-16-12 | 16±0.5 | 21.8±0.8 |
+1.2 25.8 -1.0 |
12 | 1739 | 18 | 2608 | 36 | 5216 | 205 | 0.70 |
| 1-19-10 | 19±0.5 | 24.8±0.8 |
+1.2 28.8 -1.0 |
10 | 1449 | 15 | 2174 | 30 | 4347 | 240 | 0.84 |
| 1-22-9 | 22±0.5 | 28.7±0.8 |
+1.2 31.8 -1.0 |
9 | 1304 | 13.5 | 1956 | 27 | 3912 | 280 | 0.95 |
| 1-25-8 | 25±0.5 | 31.3 ± 0.8 |
+1.2 35.3 -1.0 |
8 | 1159 | 12 | 1739 | 24 | 3478 | 300 | 1.09 |
| 1-32-6 | 32 ± 0.7 | 38.7 ± 0.8 |
+1.5 42.7-1.2 |
6 | 869 | 9 | 1304 | 18 | 2608 | 420 | 1.24 |
| 1-38-5 | 38±0.7 | 44.7 ± 0.8 |
+1.5 48.7 -1.2 |
5 | 725 | 7.5 | 1087 | 15 | 2174 | 500 | 1.45 |
| 1-51-4 | 51 ± 0.7 | 58.1 ± 0.8 |
+1.5 62.1 -1.2 |
4 | 579 | 6 | 8694 | 12 | 1739 | 630 | 1.90 |
| 1-64-2.5 | 64 ± 1.0 | 71.2±1.0 | 75.2+1.5 | 2.5 | 362 | 3.75 | 543 | 7.5 | 1087 | 770 | 2.40 |
| 1-76-1.5 | 76±1.0 | 83.8±1.0 | 87.8+1.5 | 1.5 | 217 | 2.25 | 326 | 4.5 | 652 | 930 | 2.95 |
| 1-89-1 | 89±1.0 | 96.8±1.0 | 100.8+1.5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1100 | 3.24 |
| 1-102-1 | 102±1.0 | 111±1.0 | 115+1.5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1250 | 3.85 |
| 1-127-1 | 127±1.0 | 136±1.0 | 141 ± 1.5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1500 | 4.80 |
| 1-152-1 | 152±1.0 | 162±1.0 | 167±1.5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1800 | 5.80 |
| 1-203-1 | 203±1.0 | 214±1.5 | 220±2.0 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 2300 | 8.80 |
