क्लॉथ कम्पेंसेशन डिशेड रोलिंग डायफ्राम
उत्पाद अवलोकन:

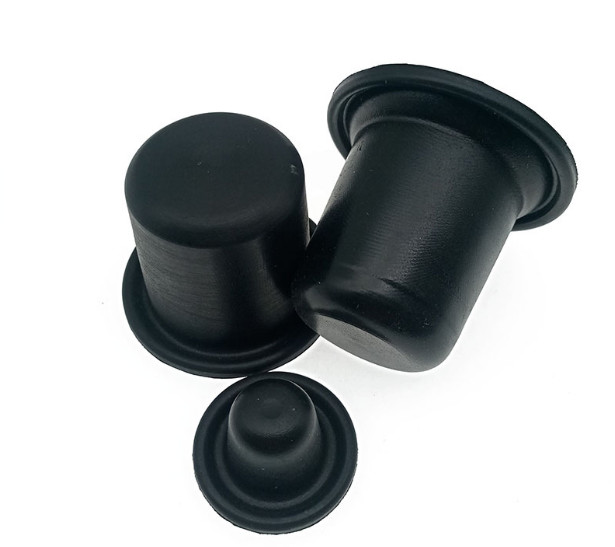

रोलिंग डायाफ्राम मुक्त अवस्था में एक शीर्ष टोपी के आकार का होता है।यह रेशमी कपड़े से रबर से बना होता है।शीर्ष पर मध्य छेद का उपयोग वाल्व स्टेम को स्थापित करने के लिए किया जाता है।फिट, फिक्स और सील करने के लिए, ऊपर और नीचे 0 प्रकार के किनारे परिवर्तक, या नीचे बढ़ते छेद के साथ सुसज्जित किया जा सकता है।
।विशेषताएँ:
• टेक्सटाइल की फैब्रिकेशन टेकनीक उत्पाद को फटने के प्रतिरोध को मजबूत बनाती है
• उच्च गुणवत्ता वाली कच्ची सामग्री सामग्री के उत्कृष्ट प्रदर्शन को सुनिश्चित करती है
परिचय:
कुछ मध्यम और निम्न दबाव नियामकों के डिजाइन में, वाल्व डिस्क को नियंत्रित करने वाले असंतुलित दबाव की समस्या को हल करने और दबाव नियामक के प्रदर्शन में सुधार करने के लिए, संतुलन डायाफ्राम स्थापित करने की विधि का अक्सर उपयोग किया जाता है।जब एक संतुलन डायाफ्राम स्थापित किया जाता है, तो इनलेट दबाव और नियामक के आउटलेट दबाव के बीच अंतर दबाव बढ़ाया जा सकता है।नियामक उद्योग में, इसे उपयोग के मामले में बैलेंस डायफ्राम कहा जाता है, और इसे रबर, इंस्ट्रूमेंट, मशीनरी और अन्य उद्योगों में रोलिंग डायफ्राम कहा जाता है।

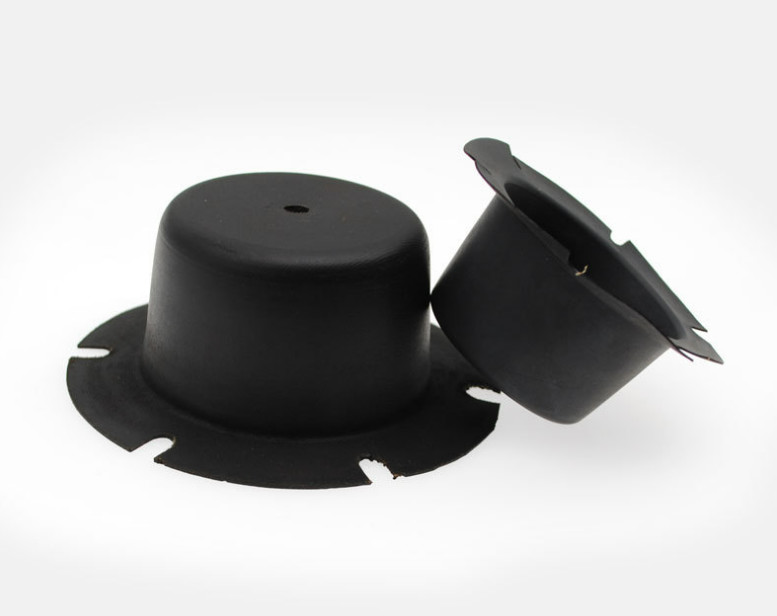

रोलिंग डायाफ्राममुक्त अवस्था में एक शीर्ष टोपी के आकार में है।यह रेशमी कपड़े से रबर से बना होता है।वाल्व स्टेम को स्थापित करने के लिए शीर्ष मध्य छेद का उपयोग किया जाता है।स्थापित करने, ठीक करने और सील करने के लिए, ऊपर और नीचे में ओ-रिंग किनारे हो सकते हैं।या निचले किनारे के चारों ओर फिक्सिंग छेद के रूप में।
(1) डायाफ्राम के कोनों पर कोई सीधा किनारा और कोना नहीं होना चाहिए, और वल्केनाइजेशन के दौरान फोल्डिंग और ग्लू के नुकसान के बाद आसान फ्रैक्चर से बचने के लिए आर्क बनाया जाना चाहिए।तेज कोनों से बचने के लिए आस्तीन की आंतरिक दीवार और अंत चेहरे के चौराहे को भी चाप कोणों से डाला जाना चाहिए।टुकड़ा।
(2) डायाफ्राम सामग्री: नाइट्राइल रबर का उपयोग प्राकृतिक गैस और एलपीजी के लिए किया जाता है, और क्लोरोहाइड्रिन रबर का उपयोग गैस के लिए किया जाता है।
(3) डायाफ्राम में एक लोचदार पॉलिएस्टर कपड़ा इंटरलेयर होता है।डायाफ्राम की आंतरिक और बाहरी सतहों का सावधानीपूर्वक निरीक्षण करें।एक तरफ जालीदार कपड़े का पैटर्न अस्पष्ट रूप से देख सकता है, और दूसरी तरफ एक चिकनी सतह है।गैस की दबाव सतह होने के लिए चिकनी सतह की आवश्यकता होती है।इसलिए, आगे की दिशा में स्थापित डायाफ्राम के लिए, चिकनी सतह डायाफ्राम की आंतरिक सतह पर होती है, और विपरीत दिशा में स्थापित डायाफ्राम की चिकनी सतह बाहरी सतह पर होती है, जो रिसाव से बच सकती है और संपीड़न शक्ति में सुधार कर सकती है। डायाफ्राम का।
विशेष विवरण:
| रोलिंग डायाफ्राम | नमूना |
बहरी घेरा(मिमी) |
व्यास के अंदर(मिमी) |
आधार व्यास (मिमी) | ऊँचाई (मिमी) | मोटाई (मिमी) | दबाव |
| जीएमए-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1 एमपीए | |
| जीएमए-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1 एमपीए | |
| जीएमए-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1 एमपीए | |
| जीएमए-21एस | 61 | 50 | 39 | 29 | 0.7 | 0.1-1 एमपीए | |
| जीएमए-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1 एमपीए | |
| जीएमए-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1 एमपीए | |
| जीएमए-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1 एमपीए | |
| जीएमए-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1 एमपीए | |
| जीएमए-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1 एमपीए | |
| जीएमए-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1 एमपीए | |
| जीएमए-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1 एमपीए | |
| जीएमए-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1 एमपीए | |
| जीएमए-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1 एमपीए | |
| जीएमए-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1 एमपीए | |
| जीएमए-एसएमआई | 118 | 108 | 100 | 72 | 0.9 | 0.1-1 एमपीए | |
| जीएमए-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1 एमपीए | |
| जीएमए-एसटी | 155 | 137 | 110 | 128 | 0.8 | 0.1-1 एमपीए |
