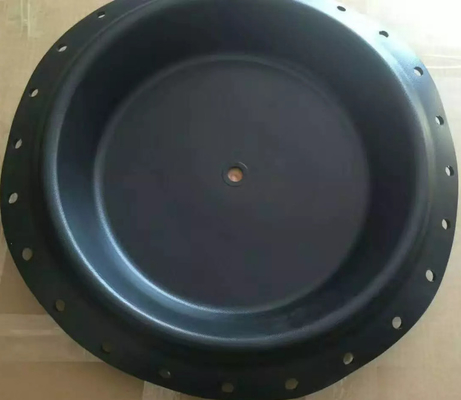

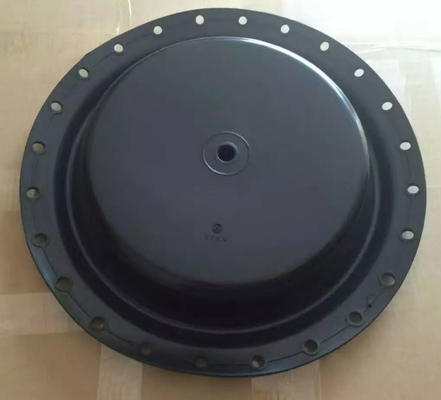

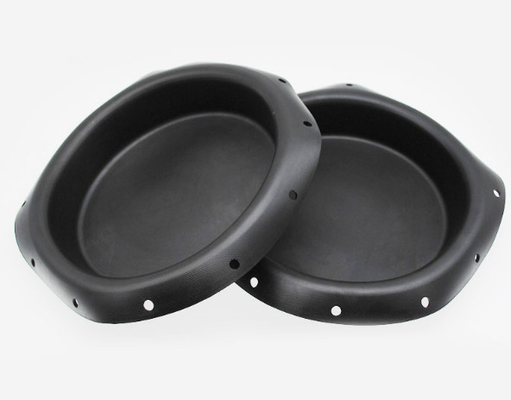

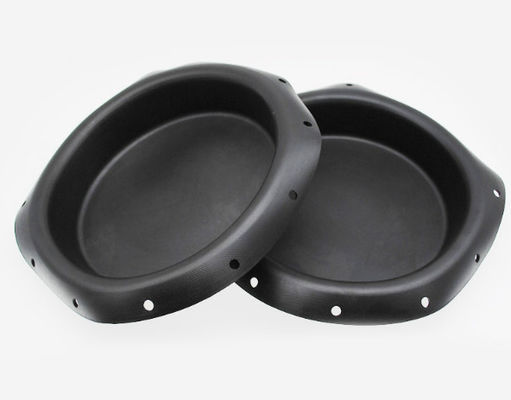

पल्स वाल्व फिटिंग एयर ब्रेक रबड़ डायाफ्राम एनबीआर एनआर सीआर एफआर सामग्री OEM ओडीएम
वायवीय नियंत्रण वाल्व का डायाफ्राम वायवीय नियंत्रण वाल्व का एक प्रमुख घटक है।
हाल ही में, कई नेटिज़न्स ने जवाब दिया है कि वायवीय नियंत्रण वाल्व के डायाफ्राम को नुकसान का कारण अज्ञात है।यहाँ एक परिचय है:
वायवीय नियंत्रण वाल्व के डायाफ्राम के टूटने के मुख्य कारण हैं:
(1) वायु स्रोत में बहुत अधिक नमी होती है।वायु स्रोत में नमी, तेल, धूल आदि के कारण प्रवर्धक की रुकावट के कारण, वायवीय डायाफ्राम नियंत्रण वाल्व की स्थिति सामान्य रूप से काम नहीं कर सकती है, जिसके परिणामस्वरूप डायाफ्राम का टूटना होता है।
(2) वायु स्रोत का दबाव अधिक होता है।वायु फ़िल्टर दबाव कम करने वाले वाल्व की गुणवत्ता की समस्या के कारण, दबाव विनियमन समारोह को महसूस नहीं किया जा सकता है, और वायु स्रोत दबाव को 140 केपीए ± 5 केपीए पर नियंत्रित नहीं किया जा सकता है, जो वायु स्रोत दबाव को बहुत बड़ा बनाता है और डायाफ्राम पर प्रभाव का कारण बनता है वायवीय फिल्म विनियमन वाल्व।
जल्दी से विवरण:
| उत्पाद सामग्री | एनबीआर, एनआर |
| परिचालन तापमान | -20 ℃ ~ 80 ℃ |
| सेवा जीवन | ≥1000000 बार |
| उपयोग परिदृश्य | औद्योगिक यांत्रिक सिलेंडर |
वायवीय नियंत्रण वाल्व के स्पूल की विफलता के मुख्य कारण हैं:
(1) सीलिंग रिंग उम्र बढ़ने वाली है।वाल्व की गुणवत्ता के कारण, सीलिंग रिंग गंभीर रूप से वृद्ध है, जिसके परिणामस्वरूप वायवीय डायाफ्राम नियंत्रण वाल्व की वाल्व सीट (कोर) आसानी से माध्यम से प्रवेश कर रही है।
(2) टार के दाग बंध जाते हैं और अवरुद्ध हो जाते हैं।क्योंकि गैस में टार और पानी जैसी अशुद्धियाँ होती हैं, पाइप की भीतरी दीवार पर बंधना और जमा होना आसान होता है, और वाल्व चिप कोक और स्केल होता है, जो वायवीय झिल्ली नियंत्रण वाल्व को संचालित करने में असमर्थ बनाता है।
वायवीय नियंत्रण वाल्व के डायाफ्राम के आसान टूटने की समस्या का समाधान:
(3) सुनिश्चित करें कि उपकरण का गैस स्रोत साफ और सूखा है।
(4) एयर फिल्टर के दबाव को कम करने वाले वाल्व को बदलें।
(5) वायु स्रोत के दबाव को 140KPa±5KPa पर समायोजित करें।
वायवीय वाल्व समायोजन डायाफ्राम को केवल "वायवीय वाल्व डायाफ्राम" कहा जाता है।वायवीय वाल्व डायाफ्राम आमतौर पर तितली के आकार के होते हैं, उनके किनारे धीरे-धीरे सिलेंडर से पिस्टन तक खींचे जाते हैं।इसे दोनों दिशाओं में दबाव झेलने के लिए दोहरी परत के रूप में डिजाइन किया जा सकता है।इसके विस्तृत कनवल्शन और पतली साइड की दीवारों के कारण, उच्च दबावों का सामना करने की इसकी क्षमता सीमित है।मिड-रेंज प्रक्रिया के दौरान प्रभावी दबाव भी बदलेगा।

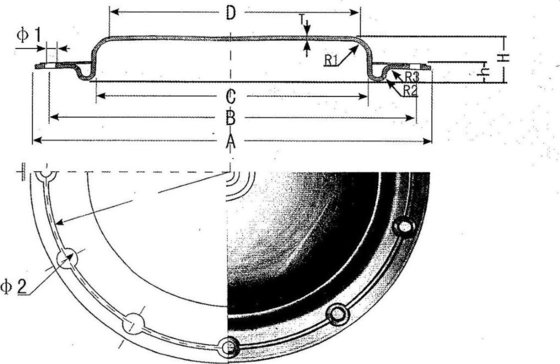

विशेष विवरण:
| वस्तु |
संचालन क्षेत्र |
आकार | |||||||||||
| ए | बी | सी | डी | एच | एच | टी | आर 1 | आर 2 | R3 | φ1 | φ2 | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8.5 | / |
| जेडएमएलबी-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | झरझरा | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | झरझरा | झरझरा | |
| एक्सएचडी-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| एक्सडीजी-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| जेडएमएलबी-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
| जेडएमएलबी-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| एक्सडीजी-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16 × φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16 × φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16 × φ15 |
| एक्सडीजी-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20 × φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20 × φ11 | 20 × φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| एस 1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9— | 12×φ14 |
| एस 2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ⁹ | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16 × φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| हा-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10 × φ15 | |
| हा-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16 × φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| एक्सजेडएस-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| एक्सजेडएस-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| एक्सजेडएस-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY -1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | φ8 | ||
| XDY -2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | φ8.5 | ||
