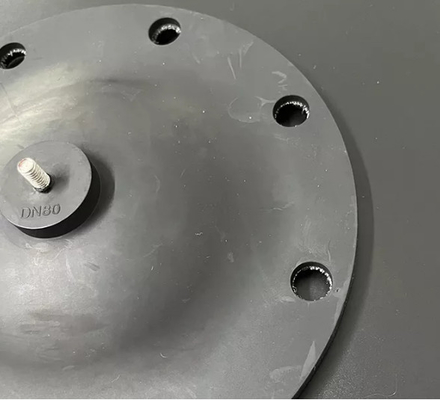

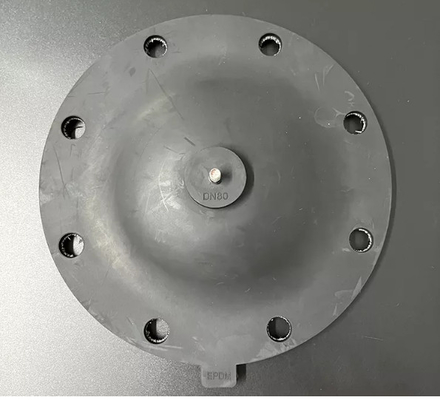

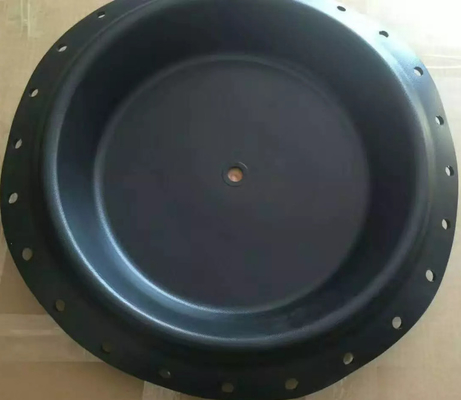

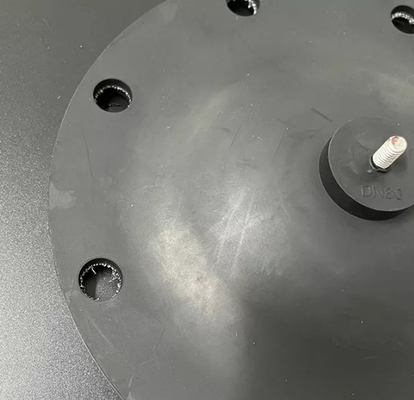

सीआर एफआर न्यूमेटिक वाल्व डायाफ्राम क्लॉथ क्लिप वाल्व रबर लैमिनेटेड डायाफ्राम QBY-K40 के साथ
जल्दी से विवरण:
| उत्पाद सामग्री | एनबीआर, एनआर |
| परिचालन तापमान | -20℃~80℃ |
| सेवा जीवन | ≥1000000 बार |
| उपयोग परिदृश्य | औद्योगिक यांत्रिक सिलेंडर |
वायवीय नियंत्रण वाल्व के स्पूल की विफलता के मुख्य कारण हैं:
(1) सीलिंग रिंग पुरानी हो रही है।वाल्व की गुणवत्ता के कारण, सीलिंग रिंग गंभीर रूप से पुरानी हो गई है, जिसके परिणामस्वरूप वायवीय डायाफ्राम नियंत्रण वाल्व की वाल्व सीट (कोर) आसानी से माध्यम द्वारा प्रवेश कर जाती है।
(2) टार के दाग आपस में जुड़ जाते हैं और अवरुद्ध हो जाते हैं।क्योंकि गैस में टार और पानी जैसी अशुद्धियाँ होती हैं, पाइप की आंतरिक दीवार पर बंधन और जमा होना आसान होता है, और वाल्व चिप कोक और स्केल होता है, जो वायवीय झिल्ली नियंत्रण वाल्व को संचालित करने में असमर्थ बनाता है।
वायवीय नियंत्रण वाल्व के डायाफ्राम के आसानी से टूटने की समस्या का समाधान:
(3) सुनिश्चित करें कि उपकरण का गैस स्रोत साफ और सूखा है।
(4) एयर फिल्टर दबाव कम करने वाले वाल्व को बदलें।
(5) वायु स्रोत दबाव को 140KPa±5KPa पर समायोजित करें।
परिचय:
वायवीय वाल्व समायोजन डायाफ्राम को केवल "वायवीय वाल्व डायाफ्राम" कहा जाता है।वायवीय वाल्व डायाफ्राम आमतौर पर तितली के आकार के होते हैं, जिनकी पार्श्व दीवारें धीरे-धीरे सिलेंडर से पिस्टन तक खींची जाती हैं।इसे दोनों दिशाओं में दबाव झेलने के लिए दोहरी परत के रूप में डिज़ाइन किया जा सकता है।इसके विस्तृत घुमाव और पतली पार्श्व दीवारों के कारण, उच्च दबाव झेलने की इसकी क्षमता सीमित है।मध्य-सीमा प्रक्रिया के दौरान प्रभावी दबाव भी बदल जाएगा।
वायवीय वाल्व डायाफ्राम के पिस्टन और फ्लैंज दोनों को एक ही जमीन में ढाला गया है।इस प्रकार के डायाफ्राम का लाभ यह है कि इसे मैन्युअल रूप से घुमाने की आवश्यकता नहीं होती है, जिससे असेंबली का समय काफी कम हो जाता है।यह उच्च मात्रा वाले अनुप्रयोगों में विशेष रूप से महत्वपूर्ण है।इस मॉडल का नकारात्मक पक्ष यह है कि कास्ट-इन स्विंग के कारण, रीडिज़ाइन को अंतर्निहित लोचदार कठोरता, साथ ही स्ट्रोक सीमा अनुपात को ध्यान में रखना चाहिए।इस अनुपात को बढ़ाने के लिए, ऑफसेट के लिए एक प्री-कन्वोल्यूशन डायाफ्राम डिज़ाइन करें।इस आकार में, पिस्टन क्राउन और फ्लैंज को एक-दूसरे का प्रतिकार करने के लिए ढाला जाता है, जिससे अतिरिक्त स्ट्रोक क्षमता को स्विंग में स्थानांतरित कर दिया जाता है।यह डायाफ्राम को असेंबली में आसानी बनाए रखते हुए लंबी स्ट्रोक क्षमता रखने की अनुमति देता है।
| वस्तु |
परिचालन क्षेत्र |
आकार | |||||||||||
| ए | बी | सी | डी | एच | एच | टी | आर 1 | आर2 | आर3 | φ1 | φ2 | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8.5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| एक्सकेके-1 | 230 | निर्छिद्र | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | निर्छिद्र | निर्छिद्र | |
| एक्सएचडी-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| एक्सडीजी-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| ज़ेडएमएबी-1ए | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| एक्सडीजी-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| एक्सडीजी-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| एस 1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9— | 12×φ14 |
| एस 2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ⁹ | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
| ज़ेडएमएबी-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| हा-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| हा-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY -1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | φ8 | ||
| XDY -2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | φ8.5 | ||
