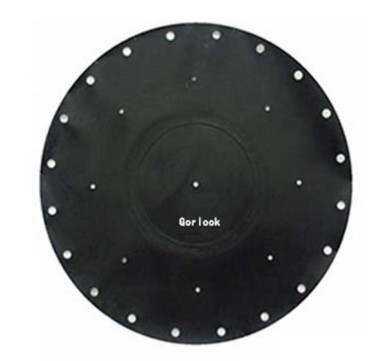

ईंधन टैंक अलगाव वाल्व रबर डायाफ्राम रोलिंग डायाफ्राम के लिए अनुकूलित रबर किट
सामग्री विवरण:
वर्तमान में, रोलिंग डायाफ्राम के लिए सामान्य सामग्री हैं: प्राकृतिक रबर (NR), नाइट्राइल ब्यूटाडीन रबर (NBR), दो सामग्रियों का प्रदर्शन अधिकांश औद्योगिक वातावरण की जरूरतों को पूरा कर सकता है।विशेष औद्योगिक वातावरण (उच्च तापमान प्रतिरोध, अम्ल और क्षार प्रतिरोध) में उत्पादन के लिए ईपीडीएम, फ्लोरीन रबर (एफकेएम), नियोप्रीन रबर (सीआर) का उपयोग किया जा सकता है, लेकिन लागत अपेक्षाकृत अधिक है।
| उत्पाद सामग्री | एनबीआर, एनआर |
| परिचालन तापमान | -20 ℃ ~ 80 ℃ |
| सेवा जीवन | ≥1000000 बार |
| उपयोग परिदृश्य | गैस दबाव नियामक |
परिचय:

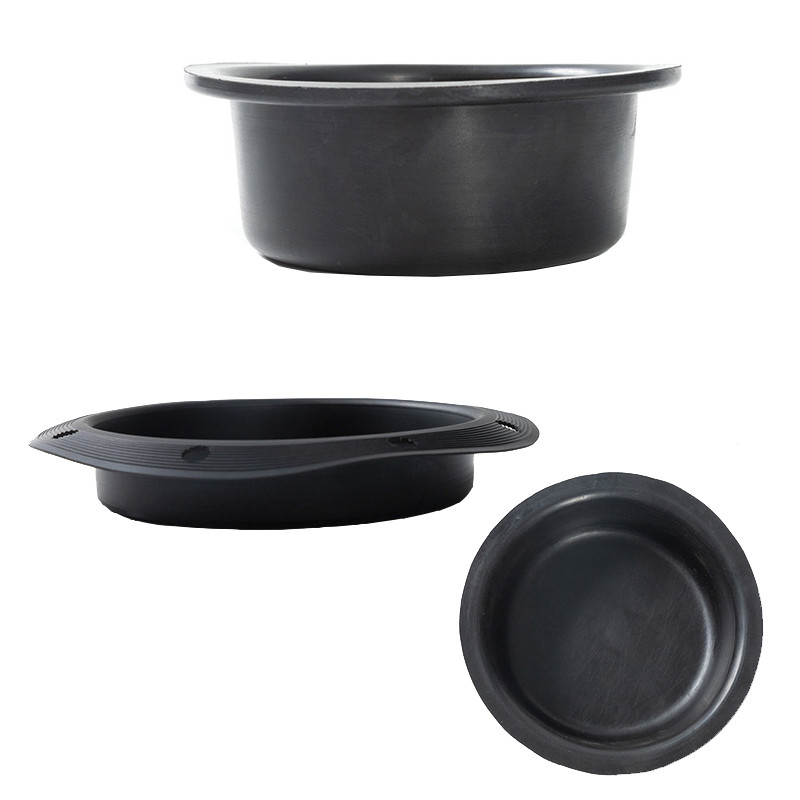

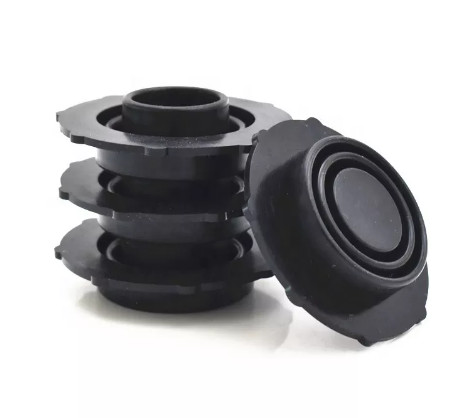

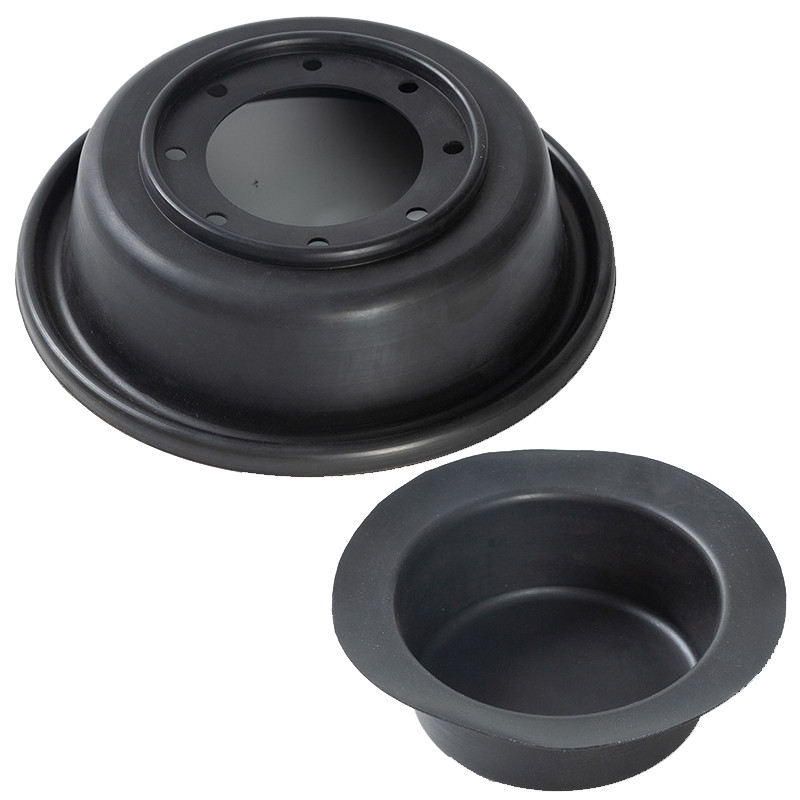

रोलिंग डायाफ्राम मुक्त अवस्था में एक शीर्ष टोपी के आकार में है।यह रेशमी कपड़े से रबर से बना होता है।वाल्व स्टेम को स्थापित करने के लिए शीर्ष मध्य छेद का उपयोग किया जाता है।स्थापित करने, ठीक करने और सील करने के लिए, ऊपर और नीचे ओ-रिंग किनारे हो सकते हैं।या निचले किनारे के चारों ओर फिक्सिंग छेद के रूप में।
(1) डायाफ्राम के कोनों पर कोई सीधा किनारा और कोना नहीं होना चाहिए, और वल्केनाइजेशन के दौरान फोल्डिंग और ग्लू के नुकसान के बाद आसान फ्रैक्चर से बचने के लिए आर्क बनाया जाना चाहिए।तेज कोनों से बचने के लिए आस्तीन की आंतरिक दीवार और अंत चेहरे के चौराहे को भी चाप कोणों से डाला जाना चाहिए।टुकड़ा।
(2) डायाफ्राम सामग्री: प्राकृतिक गैस और एलपीजी के लिए नाइट्राइल रबर का उपयोग किया जाता है, और गैस के लिए क्लोरोहाइड्रिन रबर का उपयोग किया जाता है।
(3) डायाफ्राम में एक लोचदार पॉलिएस्टर कपड़ा इंटरलेयर होता है।डायाफ्राम की आंतरिक और बाहरी सतहों का सावधानीपूर्वक निरीक्षण करें।एक तरफ जालीदार कपड़े का पैटर्न अस्पष्ट रूप से देख सकता है, और दूसरी तरफ एक चिकनी सतह है।गैस की दबाव सतह होने के लिए चिकनी सतह की आवश्यकता होती है।इसलिए, आगे की दिशा में स्थापित डायाफ्राम के लिए, चिकनी सतह डायाफ्राम की आंतरिक सतह पर होती है, और विपरीत दिशा में स्थापित डायाफ्राम की चिकनी सतह बाहरी सतह पर होती है, जो रिसाव से बच सकती है और संपीड़न शक्ति में सुधार कर सकती है। डायाफ्राम का।
विशेष विवरण:
| रोलिंग डायाफ्राम | नमूना |
बाहरी व्यास (मिमी) |
व्यास के अंदर (मिमी) |
आधार व्यास (मिमी) | ऊँचाई (मिमी) | मोटाई (मिमी) | दबाव |
| जीएमए-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1 एमपीए | |
| जीएमए-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1 एमपीए | |
| जीएमए-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1 एमपीए | |
| जीएमए-21एस | 61 | 50 | 39 | 29 | 0.7 | 0.1-1 एमपीए | |
| जीएमए-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1 एमपीए | |
| जीएमए-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1 एमपीए | |
| जीएमए-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1 एमपीए | |
| जीएमए-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1 एमपीए | |
| जीएमए-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1 एमपीए | |
| जीएमए-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1 एमपीए | |
| जीएमए-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1 एमपीए | |
| जीएमए-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1 एमपीए | |
| जीएमए-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1 एमपीए | |
| जीएमए-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1 एमपीए | |
| जीएमए-एसएमआई | 118 | 108 | 100 | 72 | 0.9 | 0.1-1 एमपीए | |
| जीएमए-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1 एमपीए | |
| जीएमए-एसटी | 155 | 137 | 110 | 128 | 0.8 | 0.1-1 एमपीए |
