कस्टम कपड़े से चिपकाया गया कपड़ा लपेटा हुआ लैमिनेटेड रबर रोलिंग डायाफ्राम सील वाल्व रबर डायाफ्राम
फैब्रिक रैप्ड लैमिनेटेड रबर रोलिंग डायाफ्रामउत्पाद अवलोकन:

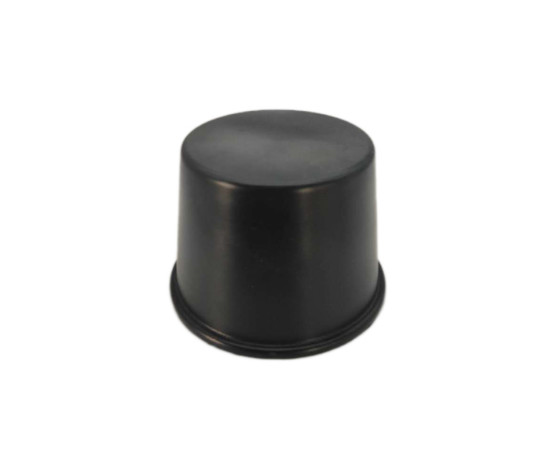

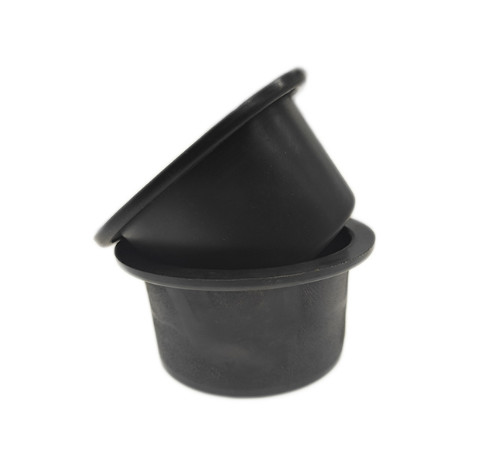

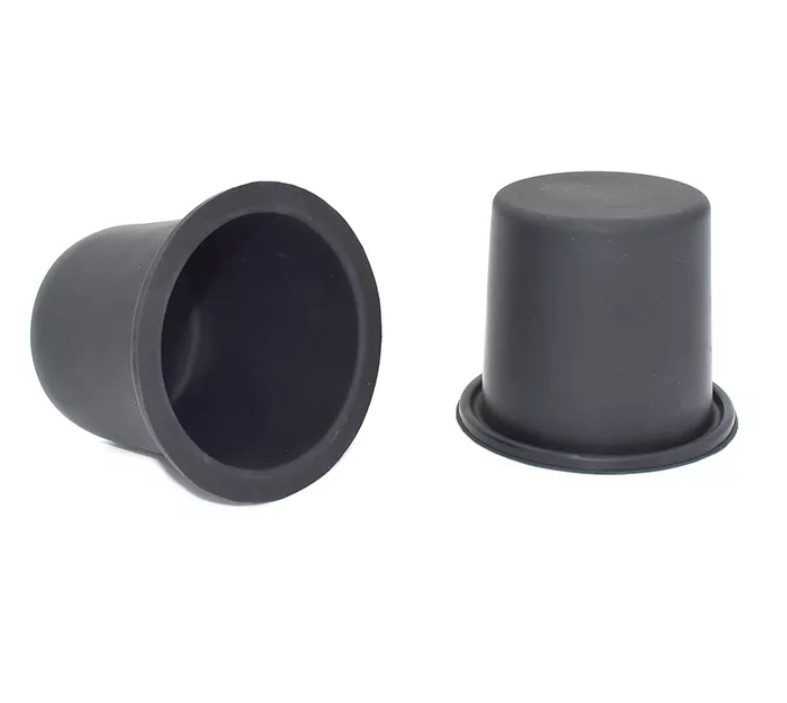

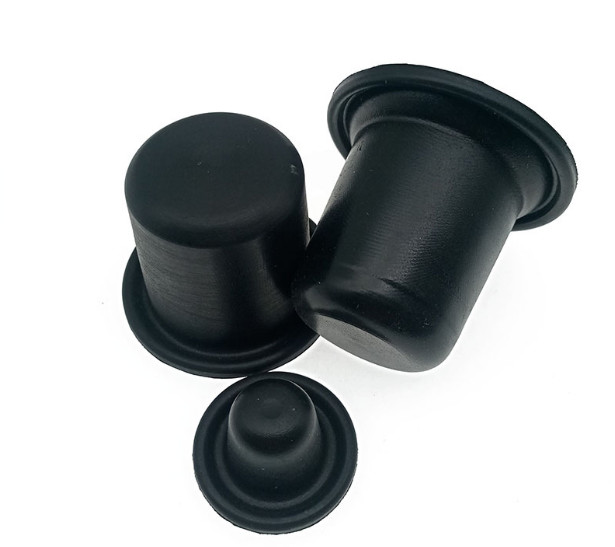

लुढ़कता हुआ डायाफ्राम मुक्त अवस्था में शीर्ष टोपी के आकार का होता है।यह रेशमी कपड़े के साथ रबर से बना होता है।शीर्ष पर मध्य छेद का उपयोग वाल्व स्टेम को स्थापित करने के लिए किया जाता है।फिट करने, ठीक करने और सील करने के लिए, ऊपर और नीचे को 0 प्रकार के एज चेंजर से सुसज्जित किया जा सकता है, या निचले हिस्से को माउंटिंग होल से सुसज्जित किया जा सकता है।
| उत्पाद सामग्री | एनबीआर, एनआर, आदि। |
| परिचालन तापमान | -20℃~80℃ |
| सेवा जीवन | ≥1000000 बार |
| उपयोग परिदृश्य | गैस दबाव नियामक |
फैब्रिक रैप्ड लैमिनेटेड रबर रोलिंग डायाफ्रामपरिचय:
घूमने वाला डायाफ्राम मुक्त अवस्था में एक शीर्ष टोपी के आकार का होता है।यह रेशमी कपड़े के साथ रबर से बना होता है।शीर्ष मध्य छेद का उपयोग वाल्व स्टेम को स्थापित करने के लिए किया जाता है।स्थापित करने, ठीक करने और सील करने के लिए, ऊपर और नीचे में ओ-रिंग किनारे हो सकते हैं।या निचले किनारे के चारों ओर फिक्सिंग छेद के रूप में।
(1) डायाफ्राम के कोनों पर कोई सीधे किनारे और कोने नहीं होने चाहिए, और वल्कनीकरण के दौरान गोंद के नुकसान और मोड़ने के बाद आसान फ्रैक्चर से बचने के लिए चाप बनाए जाने चाहिए।तेज कोनों से बचने के लिए आस्तीन की भीतरी दीवार और अंतिम चेहरे के चौराहे पर भी चाप कोण डाला जाना चाहिए।टुकड़ा।
(2) डायाफ्राम सामग्री: नाइट्राइल रबर का उपयोग प्राकृतिक गैस और एलपीजी के लिए किया जाता है, और क्लोरोहाइड्रिन रबर का उपयोग गैस के लिए किया जाता है।
(3) डायाफ्राम में एक लोचदार पॉलिएस्टर कपड़े की इंटरलेयर होती है।डायाफ्राम की आंतरिक और बाहरी सतहों का ध्यानपूर्वक निरीक्षण करें।एक तरफ जालीदार कपड़े का पैटर्न अस्पष्ट रूप से देखा जा सकता है, और दूसरी तरफ एक चिकनी सतह है।गैस की दबाव सतह के लिए चिकनी सतह की आवश्यकता होती है।इसलिए, आगे की दिशा में स्थापित डायाफ्राम के लिए, चिकनी सतह डायाफ्राम की आंतरिक सतह पर होती है, और विपरीत दिशा में स्थापित डायाफ्राम की चिकनी सतह बाहरी सतह पर होती है, जो रिसाव से बच सकती है और संपीड़न शक्ति में सुधार कर सकती है। डायाफ्राम का.
फैब्रिक रैप्ड लैमिनेटेड रबर रोलिंग डायाफ्रामविशेषताएँ:
• कपड़ा की निर्माण तकनीक उत्पाद के फटने के प्रतिरोध को मजबूत बनाती है
• उच्च गुणवत्ता वाले कच्चे माल स्वयं सामग्री के उत्कृष्ट प्रदर्शन को सुनिश्चित करते हैं
फैब्रिक रैप्ड लैमिनेटेड रबर रोलिंग डायाफ्रामविशेष विवरण:
| रोलिंग डायाफ्राम | नमूना |
बाहरी व्यास (मिमी) |
अंदर का व्यास (मिमी) |
आधार व्यास (मिमी) | ऊंचाई(मिमी) | मोटाई (मिमी) | दबाव |
| जीएमए-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| जीएमए-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| जीएमए-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| जीएमए-21एस | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| जीएमए-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| जीएमए-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| जीएमए-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| जीएमए-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| जीएमए-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| जीएमए-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| जीएमए-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| जीएमए-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| जीएमए-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| जीएमए-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| जीएमए-एसएमआई | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| जीएमए-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| जीएमए-एसटी | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
हमारी सेवा:
1. पैकेजिंग तटस्थ पैकिंग या अनुकूलित पैकिंग है।
2. हम आपको 24 घंटे के भीतर जवाब देंगे.
3. हम आपको बिक्री के बाद अच्छी सेवा भी प्रदान करेंगे।
4. OEM या ODM ऑर्डर का स्वागत है।
5. परीक्षण आदेश स्वीकार्य हैं.
6. उच्च गुणवत्ता और फैक्टरी मूल्य।
7. 100% गुणवत्ता सुनिश्चित की।
