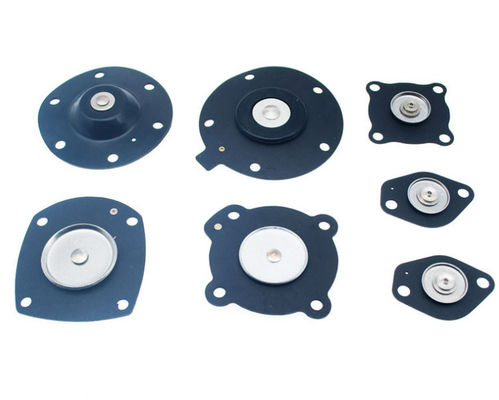

अनुकूलित गैस दबाव विनियमन स्थापना ईपीडीएम सीआर एफकेएम रोलिंग डायाफ्राम वाल्व रबर डायाफ्राम
ईपीडीएम सीआर एफकेएम रोलिंग डायाफ्राम परिचय:
घूमने वाला डायाफ्राम मुक्त अवस्था में एक शीर्ष टोपी के आकार का होता है।सीआर रोलिंग डायाफ्राम रेशम के कपड़े के साथ रबर से बना है।शीर्ष मध्य छेद का उपयोग वाल्व स्टेम को स्थापित करने के लिए किया जाता है।स्थापित करने, ठीक करने और सील करने के लिए, ऊपर और नीचे में ओ-रिंग किनारे हो सकते हैं।या निचले किनारे के चारों ओर फिक्सिंग छेद के रूप में।
(1) डायाफ्राम के कोनों पर कोई सीधे किनारे और कोने नहीं होने चाहिए, और वल्कनीकरण के दौरान गोंद के नुकसान और मोड़ने के बाद आसान फ्रैक्चर से बचने के लिए चाप बनाए जाने चाहिए।तेज कोनों से बचने के लिए आस्तीन की भीतरी दीवार और अंतिम चेहरे के चौराहे पर भी चाप कोण डाला जाना चाहिए।टुकड़ा।
(2) डायाफ्राम सामग्री: नाइट्राइल रबर का उपयोग प्राकृतिक गैस और एलपीजी के लिए किया जाता है, और क्लोरोहाइड्रिन रबर का उपयोग गैस के लिए किया जाता है।
(3) डायाफ्राम में एक लोचदार पॉलिएस्टर कपड़े की इंटरलेयर होती है।डायाफ्राम की आंतरिक और बाहरी सतहों का ध्यानपूर्वक निरीक्षण करें।एक तरफ जालीदार कपड़े का पैटर्न अस्पष्ट रूप से देखा जा सकता है, और दूसरी तरफ एक चिकनी सतह है।गैस की दबाव सतह के लिए चिकनी सतह की आवश्यकता होती है।इसलिए, आगे की दिशा में स्थापित डायाफ्राम के लिए, चिकनी सतह डायाफ्राम की आंतरिक सतह पर होती है, और विपरीत दिशा में स्थापित डायाफ्राम की चिकनी सतह बाहरी सतह पर होती है, जो रिसाव से बच सकती है और संपीड़न शक्ति में सुधार कर सकती है। डायाफ्राम का.
ईपीडीएम सीआर एफकेएम रोलिंग डायाफ्रामसामग्री विवरण:
वर्तमान में, रोलिंग डायाफ्राम के लिए सामान्य सामग्रियां हैं: प्राकृतिक रबर (एनआर), नाइट्राइल ब्यूटाडीन रबर (एनबीआर), दोनों सामग्रियों का प्रदर्शन अधिकांश औद्योगिक वातावरणों की जरूरतों को पूरा कर सकता है।विशेष औद्योगिक वातावरण (उच्च तापमान प्रतिरोध, एसिड और क्षार प्रतिरोध) में उत्पादन के लिए ईपीडीएम, फ्लोरीन रबर (एफकेएम), नियोप्रीन रबर (सीआर) का उपयोग किया जा सकता है, लेकिन लागत अपेक्षाकृत अधिक है।
(1) डायाफ्राम सामग्री: प्राकृतिक गैस और एलपीजी के लिए नाइट्राइल रबर का चयन किया जा सकता है, और गैस के लिए क्लोरोहाइड्रिन रबर का उपयोग किया जा सकता है।
(2) डायाफ्राम के अंदर एक लोचदार पॉलिएस्टर कपड़े की इंटरलेयर होती है।डायाफ्राम की आंतरिक और बाहरी सतहों का ध्यानपूर्वक निरीक्षण करें।एक तरफ जालीदार कपड़े की बनावट अस्पष्ट रूप से देखी जा सकती है, और दूसरी तरफ चिकनी है।चिकनी सतह के लिए गैस की दबाव सतह की आवश्यकता होती है।इसलिए, आगे की दिशा में स्थापित डायाफ्राम के लिए, चिकनी सतह डायाफ्राम की आंतरिक सतह पर होती है, और विपरीत दिशा में स्थापित डायाफ्राम की चिकनी सतह बाहरी सतह पर होती है, जो रिसाव से बच सकती है और संपीड़न शक्ति में सुधार कर सकती है। डायाफ्राम का.
| उत्पाद सामग्री | एनबीआर, एनआर |
| परिचालन तापमान | -20℃~80℃ |
| सेवा जीवन | ≥1000000 बार |
| उपयोग परिदृश्य | गैस दबाव नियामक |
ईपीडीएम सीआर एफकेएम रोलिंग डायाफ्राम विशेष विवरण:
| रोलिंग डायाफ्राम | नमूना |
बाहरी व्यास (मिमी) |
अंदर का व्यास (मिमी) |
आधार व्यास (मिमी) | ऊंचाई(मिमी) | मोटाई (मिमी) | दबाव |
| जीएमए-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| जीएमए-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| जीएमए-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| जीएमए-21एस | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| जीएमए-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| जीएमए-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| जीएमए-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| जीएमए-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| जीएमए-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| जीएमए-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| जीएमए-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| जीएमए-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| जीएमए-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| जीएमए-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| जीएमए-एसएमआई | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| जीएमए-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| जीएमए-एसटी | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
