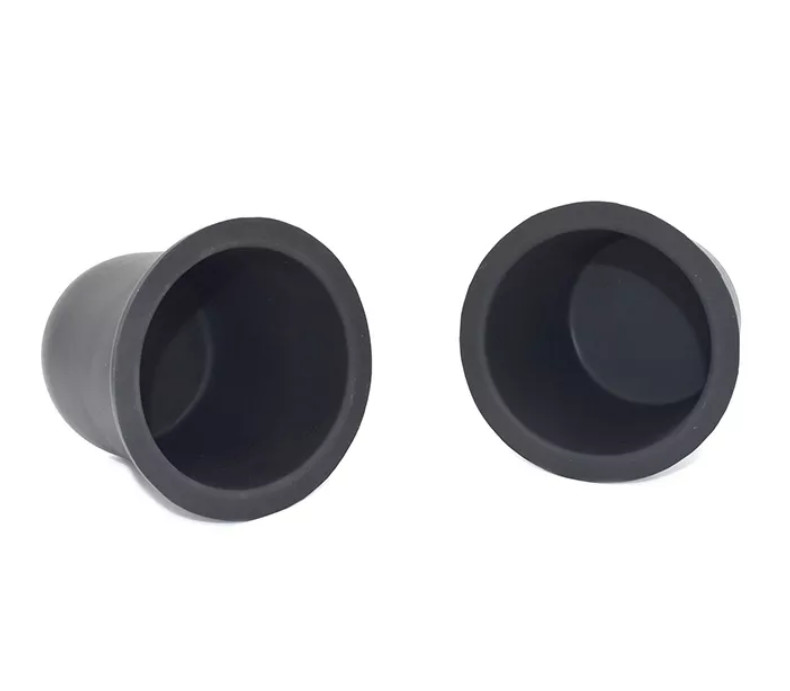

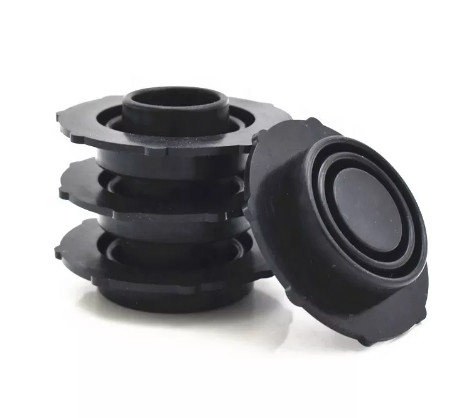

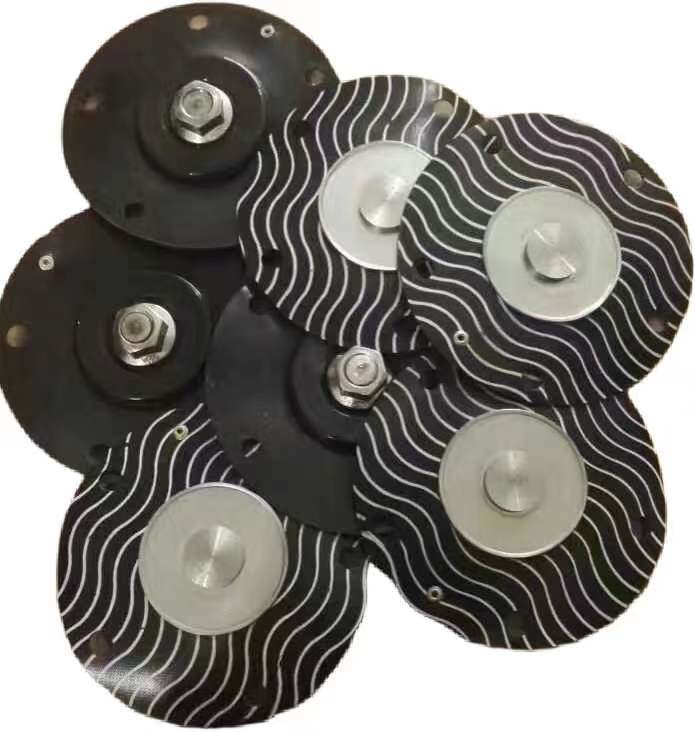

अनुकूलित तेल सिलेंडर ईपीडीएम सीआर एफकेएम रोलिंग डायाफ्राम हाइड्रोलिक मशीनरी वाल्व रबर डायाफ्राम
तेल सिलेंडर ईपीडीएम सीआर एफकेएम रोलिंग डायाफ्राम परिचय:
कुछ मध्यम और निम्न दबाव नियामकों के डिजाइन में, असंतुलित दबाव नियामक डिस्क की समस्या को हल करने और नियामक के प्रदर्शन में सुधार करने के लिए, संतुलित डायाफ्राम स्थापित करने की विधि का अक्सर उपयोग किया जाता है।एक संतुलन डायाफ्राम स्थापित करने से नियामक के इनलेट और आउटलेट दबाव के बीच अंतर दबाव बढ़ जाता है।वोल्टेज नियामक उद्योग में, इसे उपयोग के संदर्भ में संतुलित डायाफ्राम कहा जाता है, और रबर, उपकरण, मशीनरी और अन्य उद्योगों में इसे रोलिंग डायाफ्राम कहा जाता है।
| उत्पाद सामग्री | एनबीआर, एनआर, आदि। |
| परिचालन तापमान | -20℃~80℃ |
| सेवा जीवन | ≥1000000 बार |
|
उपयोग परिदृश्य |
गैस दबाव नियामक |
(1) डायाफ्राम के कोनों पर कोई सीधे किनारे और कोने नहीं होने चाहिए, और वल्कनीकरण के दौरान गोंद के नुकसान और मोड़ने के बाद आसान फ्रैक्चर से बचने के लिए चाप बनाए जाने चाहिए।आस्तीन की आंतरिक दीवार और अंतिम चेहरे के चौराहे को भी तेज कोनों, टुकड़े से बचने के लिए चाप कोणों के साथ डाला जाना चाहिए।
(2) डायाफ्राम सामग्री: नाइट्राइल रबर का उपयोग प्राकृतिक गैस और एलपीजी के लिए किया जाता है, और क्लोरोहाइड्रिन रबर का उपयोग गैस के लिए किया जाता है।
(3) डायाफ्राम में एक लोचदार पॉलिएस्टर कपड़े की इंटरलेयर होती है।डायाफ्राम की आंतरिक और बाहरी सतहों का ध्यानपूर्वक निरीक्षण करें।एक तरफ जालीदार कपड़े का पैटर्न अस्पष्ट रूप से देखा जा सकता है, और दूसरी तरफ एक चिकनी सतह है।गैस की दबाव सतह के लिए चिकनी सतह की आवश्यकता होती है।इसलिए, आगे की दिशा में स्थापित डायाफ्राम के लिए, चिकनी सतह डायाफ्राम की आंतरिक सतह पर होती है, और विपरीत दिशा में स्थापित डायाफ्राम की चिकनी सतह बाहरी सतह पर होती है, जो रिसाव से बच सकती है और संपीड़न शक्ति में सुधार कर सकती है। डायाफ्राम का.
तेल सिलेंडर ईपीडीएम सीआर एफकेएम रोलिंग डायाफ्राम सामग्री विवरण:
वर्तमान में, रोलिंग डायाफ्राम के लिए सामान्य सामग्रियां हैं: प्राकृतिक रबर (एनआर), नाइट्राइल ब्यूटाडीन रबर (एनबीआर), दोनों सामग्रियों का प्रदर्शन अधिकांश औद्योगिक वातावरणों की जरूरतों को पूरा कर सकता है।विशेष औद्योगिक वातावरण (उच्च तापमान प्रतिरोध, एसिड और क्षार प्रतिरोध) में उत्पादन के लिए ईपीडीएम, फ्लोरीन रबर (एफकेएम), नियोप्रीन रबर (सीआर) का उपयोग किया जा सकता है, लेकिन लागत अपेक्षाकृत अधिक है।
तेल सिलेंडर ईपीडीएम सीआर एफकेएम रोलिंग डायाफ्राम विनिर्देश:
| रोलिंग डायाफ्राम | नमूना |
बहरी घेरा(मिमी) |
व्यास के अंदर(मिमी) |
आधार व्यास (मिमी) | ऊंचाई(मिमी) | मोटाई (मिमी) | दबाव |
| जीएमए-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| जीएमए-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| जीएमए-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| जीएमए-21एस | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| जीएमए-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| जीएमए-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| जीएमए-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| जीएमए-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| जीएमए-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| जीएमए-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| जीएमए-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| जीएमए-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| जीएमए-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| जीएमए-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| जीएमए-एसएमआई | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| जीएमए-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| जीएमए-एसटी | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
होंगुमनाव, नौका, घाट और समुद्री फार्म उद्योगों के लिए विभिन्न रबर डायाफ्राम, डैम्पर्स और सभी प्रकार के रबर और प्लास्टिक हार्डवेयर की आपूर्ति, जैसे समुद्री फ्लोट, फास्ट रे पैडल, और अन्य नाव और घाट रबर और प्लास्टिक सहायक उपकरण।
1. पैकेजिंग तटस्थ पैकिंग या अनुकूलित पैकिंग है।
2. हम आपको 24 घंटे के भीतर जवाब देंगे.
3. हम आपको बिक्री के बाद अच्छी सेवा भी प्रदान करेंगे।
4. OEM या ODM ऑर्डर का स्वागत है।
5. परीक्षण आदेश स्वीकार्य हैं.
6. उच्च गुणवत्ता और फैक्टरी मूल्य।
7. 100% गुणवत्ता सुनिश्चित की।
