स्पिनक्राफ्ट एनर्जी सिस्टम डायाफ्राम सील बैरोमेट्रिक ईंधन नियामक वाल्व रबर डायाफ्राम
ईंधन नियामक वाल्व रबर डायाफ्राम उत्पाद अवलोकन:

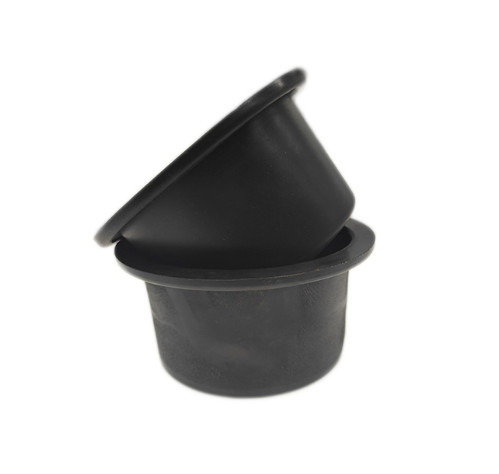

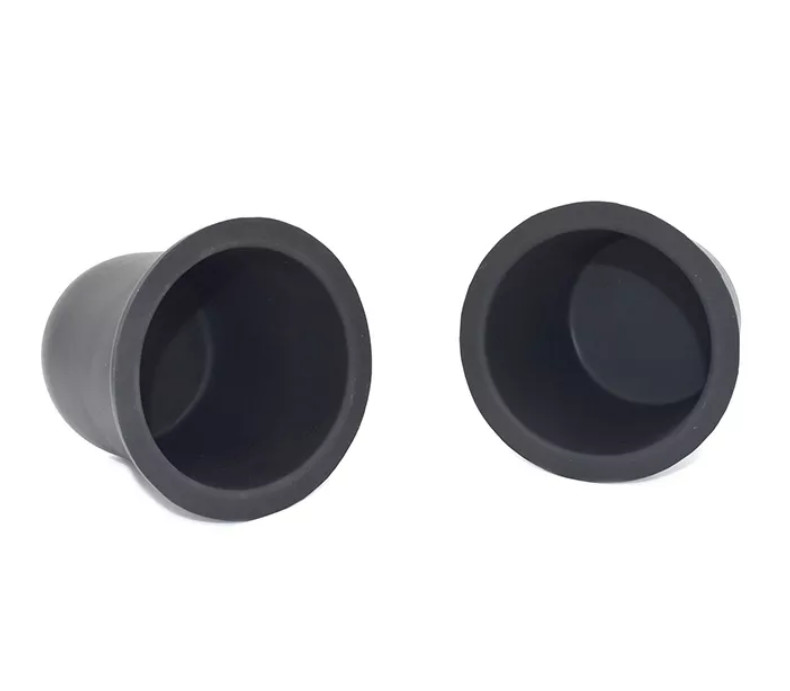

लुढ़कता हुआ डायाफ्राम मुक्त अवस्था में शीर्ष टोपी के आकार का होता है।यह रेशमी कपड़े के साथ रबर से बना होता है।शीर्ष पर मध्य छेद का उपयोग वाल्व स्टेम को स्थापित करने के लिए किया जाता है।फिट करने, ठीक करने और सील करने के लिए, ऊपर और नीचे को 0 प्रकार के एज चेंजर से सुसज्जित किया जा सकता है, या निचले हिस्से को माउंटिंग होल से सुसज्जित किया जा सकता है।
वाल्वों को विनियमित करने में उपयोग किए जाने वाले रबर नालीदार डायाफ्राम की तुलना में, रोलिंग डायाफ्राम में उच्च दबाव प्रतिरोध होता है।रोलिंग डायाफ्राम का लगभग सारा दबाव भार पिस्टन द्वारा समर्थित होता है, और तरल दबाव या गैस दबाव का केवल एक छोटा सा हिस्सा डायाफ्राम के संकीर्ण क्षेत्र द्वारा समर्थित होता है, इसलिए रोलिंग डायाफ्राम अधिक दबाव वहन क्षमता और उच्च जोर प्राप्त कर सकता है .
| उत्पाद सामग्री | एनबीआर, एनआर, आदि। |
| परिचालन तापमान | -20℃~80℃ |
| सेवा जीवन | ≥1000000 बार |
| उपयोग परिदृश्य | गैस दबाव नियामक |
ईंधन नियामक वाल्व रबर डायाफ्राम परिचय:
कुछ मध्यम और निम्न दबाव नियामकों के डिजाइन में, असंतुलित दबाव विनियमन वाल्व डिस्क की समस्या को हल करने और दबाव नियामक के प्रदर्शन में सुधार करने के लिए, एक संतुलन डायाफ्राम स्थापित करने की विधि का अक्सर उपयोग किया जाता है।जब एक संतुलन डायाफ्राम स्थापित किया जाता है, तो नियामक के इनलेट दबाव और आउटलेट दबाव के बीच अंतर दबाव बढ़ाया जा सकता है।नियामक उद्योग में, इसे उपयोग के संदर्भ में संतुलन डायाफ्राम कहा जाता है, और रबर, उपकरण, मशीनरी और अन्य उद्योगों में इसे रोलिंग डायाफ्राम कहा जाता है।
ईंधन नियामक वाल्व रबर डायाफ्राम सामग्री विवरण:
वर्तमान में, रोलिंग डायाफ्राम के लिए सामान्य सामग्रियां हैं: प्राकृतिक रबर (एनआर), नाइट्राइल ब्यूटाडीन रबर (एनबीआर), दोनों सामग्रियों का प्रदर्शन अधिकांश औद्योगिक वातावरणों की जरूरतों को पूरा कर सकता है।विशेष औद्योगिक वातावरण (उच्च तापमान प्रतिरोध, एसिड और क्षार प्रतिरोध) में उत्पादन के लिए ईपीडीएम, फ्लोरीन रबर (एफकेएम), नियोप्रीन रबर (सीआर) का उपयोग किया जा सकता है, लेकिन लागत अपेक्षाकृत अधिक है।
ईंधन नियामक वाल्व रबर डायाफ्राम विशिष्टताएँ:
| रोलिंग डायाफ्राम | नमूना |
बाहरी व्यास (मिमी) |
अंदर का व्यास (मिमी) |
आधार व्यास (मिमी) | ऊंचाई(मिमी) | मोटाई (मिमी) | दबाव |
| जीएमए-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| जीएमए-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| जीएमए-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| जीएमए-21एस | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| जीएमए-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| जीएमए-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| जीएमए-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| जीएमए-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| जीएमए-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| जीएमए-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| जीएमए-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| जीएमए-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| जीएमए-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| जीएमए-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| जीएमए-एसएमआई | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| जीएमए-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| जीएमए-एसटी | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
