वाल्व रबर डायाफ्राम
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Hongum |
| प्रमाणन | 3A、CE、SGS approval |
| मॉडल संख्या | स्वनिर्धारित |

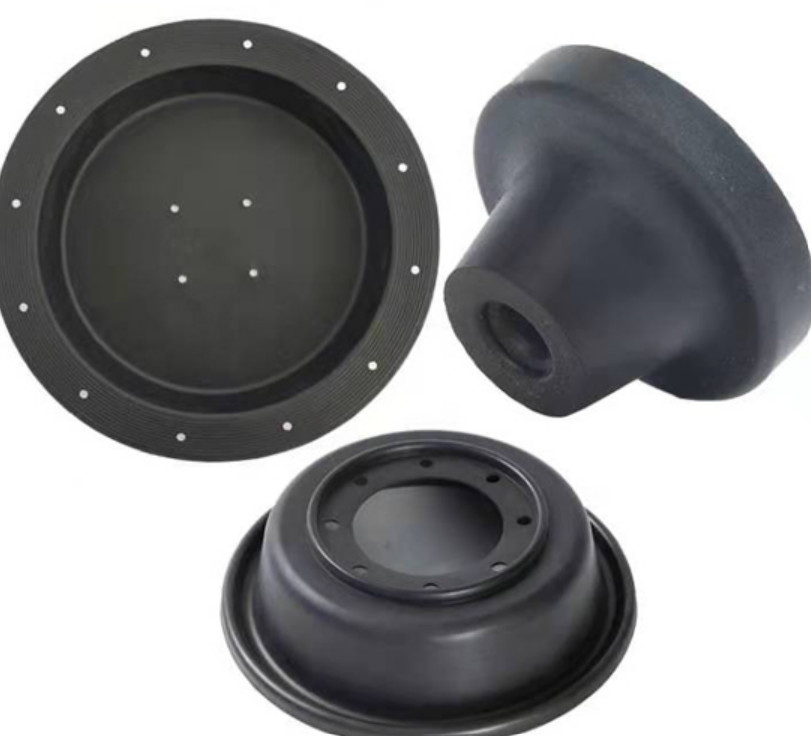

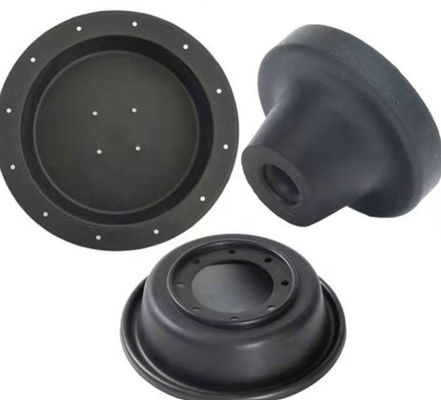

प्राकृतिक रबर डायाफ्राम कटिंग-ऑफ एयर ब्रेक सिस्टम एयर ब्रेक एक्चुएटर रबर डायाफ्राम
एयर ब्रेक एक्चुएटर रबर डायाफ्राम उत्पाद अवलोकन:

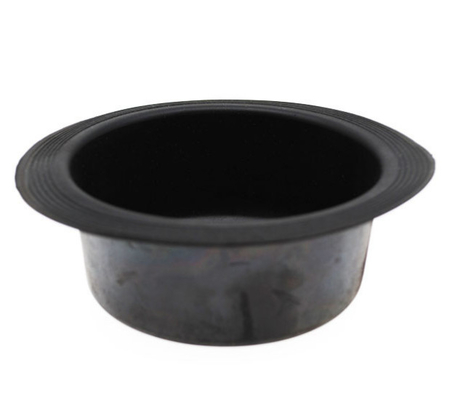

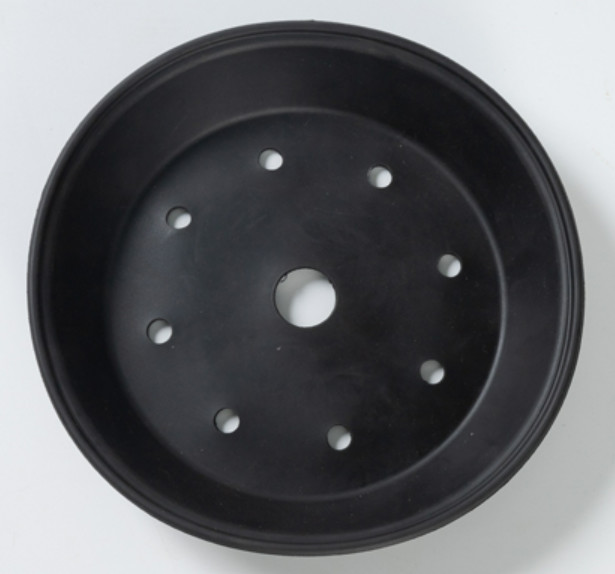

लुढ़कता हुआ डायाफ्राम मुक्त अवस्था में शीर्ष टोपी के आकार का होता है।यह रेशमी कपड़े के साथ रबर से बना होता है।शीर्ष पर मध्य छेद का उपयोग वाल्व स्टेम को स्थापित करने के लिए किया जाता है।फिट करने, ठीक करने और सील करने के लिए, ऊपर और नीचे को 0 प्रकार के एज चेंजर से सुसज्जित किया जा सकता है, या निचले हिस्से को माउंटिंग होल से सुसज्जित किया जा सकता है।
रबर डायाफ्राम का उपयोग मुख्य रूप से वायवीय फिल्म एक्चुएटर में किया जाता है, जो नियंत्रक द्वारा नियंत्रण सिग्नल (DC4 ~ 20mA या 1-5V) आउटपुट को (बुद्धिमान) इलेक्ट्रिक वाल्व पोजिशनर और वायवीय के माध्यम से वाल्व स्टेम के रैखिक विस्थापन में परिवर्तित कर सकता है। फिल्म एक्चुएटर.या वाल्व शाफ्ट कोणीय विस्थापन सहायक उपकरण।
| उत्पाद सामग्री | एनबीआर, एनआर, आदि। |
| परिचालन तापमान | -20℃~80℃ |
| सेवा जीवन | ≥1000000 बार |
| उपयोग परिदृश्य | गैस दबाव नियामक |
एयर ब्रेक एक्चुएटर रबर डायाफ्राम परिचय:
कुछ मध्यम और निम्न दबाव नियामकों के डिजाइन में, असंतुलित दबाव विनियमन वाल्व डिस्क की समस्या को हल करने और दबाव नियामक के प्रदर्शन में सुधार करने के लिए, एक संतुलन डायाफ्राम स्थापित करने की विधि का अक्सर उपयोग किया जाता है।जब एक संतुलन डायाफ्राम स्थापित किया जाता है, तो नियामक के इनलेट दबाव और आउटलेट दबाव के बीच अंतर दबाव बढ़ाया जा सकता है।नियामक उद्योग में, इसे उपयोग के संदर्भ में संतुलन डायाफ्राम कहा जाता है, और रबर, उपकरण, मशीनरी और अन्य उद्योगों में इसे रोलिंग डायाफ्राम कहा जाता है।
घूमने वाला डायाफ्राम मुक्त अवस्था में एक शीर्ष टोपी के आकार का होता है।यह रेशमी कपड़े के साथ रबर से बना होता है।शीर्ष मध्य छेद का उपयोग वाल्व स्टेम को स्थापित करने के लिए किया जाता है।स्थापित करने, ठीक करने और सील करने के लिए, ऊपर और नीचे में ओ-रिंग किनारे हो सकते हैं।या निचले किनारे के चारों ओर फिक्सिंग छेद के रूप में।
एयर ब्रेक एक्चुएटर रबर डायाफ्राम विशिष्टताएँ:
| रोलिंग डायाफ्राम | नमूना |
बाहरी व्यास (मिमी) |
अंदर का व्यास (मिमी) |
आधार व्यास (मिमी) | ऊंचाई(मिमी) | मोटाई (मिमी) | दबाव |
| जीएमए-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| जीएमए-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| जीएमए-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| जीएमए-21एस | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| जीएमए-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| जीएमए-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| जीएमए-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| जीएमए-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| जीएमए-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| जीएमए-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| जीएमए-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| जीएमए-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| जीएमए-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| जीएमए-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| जीएमए-एसएमआई | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| जीएमए-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| जीएमए-एसटी | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
हमारी सेवा:
1. पैकेजिंग तटस्थ पैकिंग या अनुकूलित पैकिंग है।
2. हम आपको 24 घंटे के भीतर जवाब देंगे.
3. हम आपको बिक्री के बाद अच्छी सेवा भी प्रदान करेंगे।
4. OEM या ODM ऑर्डर का स्वागत है।
5. परीक्षण आदेश स्वीकार्य हैं.
6. उच्च गुणवत्ता और फैक्टरी मूल्य।
7. 100% गुणवत्ता सुनिश्चित की।
