औद्योगिक वाल्व रबर डायाफ्राम रोलिंग पंप डायाफ्राम वायु वायवीय एक्ट्यूएटर सिलेंडर वाल्व रबर डायाफ्राम
एयर न्यूमेटिक एक्चुएटर सिलेंडर वाल्व रबर डायाफ्राम त्वरित विवरण:
| उत्पाद सामग्री | एनबीआर, एनआर, आदि। |
| परिचालन तापमान | -20℃~80℃ |
| सेवा जीवन | ≥1000000 बार |
| उपयोग परिदृश्य |
गैस दबाव नियामक |
वायु वायवीय एक्चुएटर सिलेंडर वाल्व रबर डायाफ्राम परिचय:
कुछ मध्यम और निम्न दबाव नियामकों के डिजाइन में, असंतुलित दबाव विनियमन वाल्व डिस्क की समस्या को हल करने और दबाव नियामक के प्रदर्शन में सुधार करने के लिए, एक संतुलन डायाफ्राम स्थापित करने की विधि का अक्सर उपयोग किया जाता है।जब एक संतुलन डायाफ्राम स्थापित किया जाता है, तो नियामक के इनलेट दबाव और आउटलेट दबाव के बीच अंतर दबाव बढ़ाया जा सकता है।नियामक उद्योग में, इसे उपयोग के संदर्भ में संतुलन डायाफ्राम कहा जाता है, और रबर, उपकरण, मशीनरी और अन्य उद्योगों में इसे रोलिंग डायाफ्राम कहा जाता है।

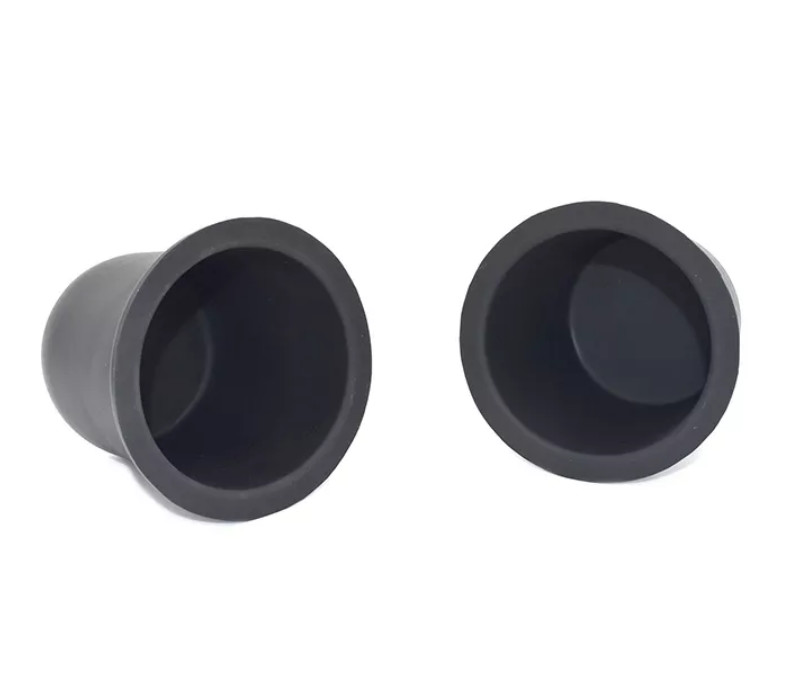

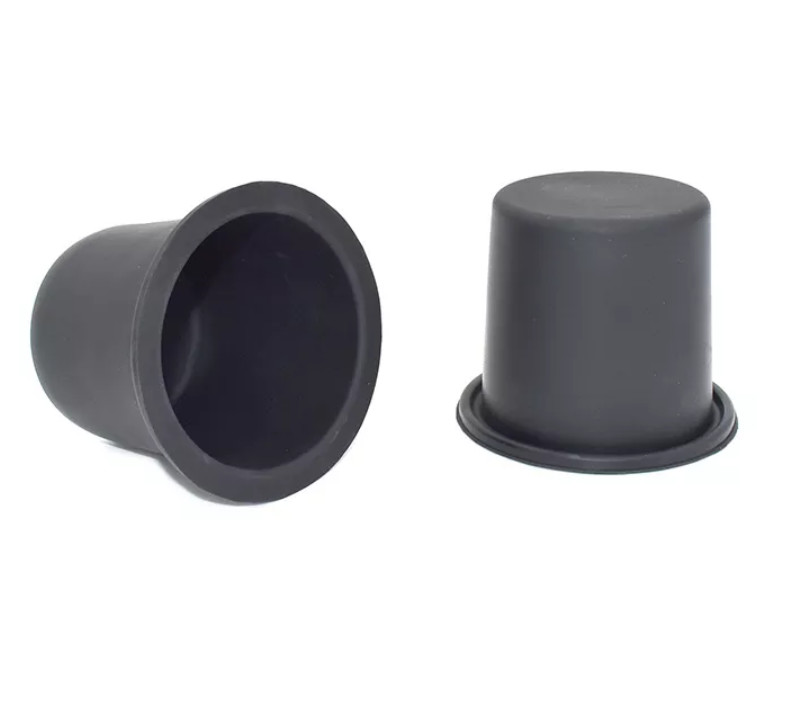

घूमने वाला डायाफ्राम मुक्त अवस्था में एक शीर्ष टोपी के आकार का होता है।यह रेशमी कपड़े के साथ रबर से बना होता है।शीर्ष मध्य छेद का उपयोग वाल्व स्टेम को स्थापित करने के लिए किया जाता है।स्थापित करने, ठीक करने और सील करने के लिए, ऊपर और नीचे में ओ-रिंग किनारे हो सकते हैं।या निचले किनारे के चारों ओर फिक्सिंग छेद के रूप में।
वाल्व रबर डायाफ्राम श्रृंखला:
• ZMA-1#, ZMA-2#, ZMA-3#, ZMA-4#, ZMA-5#, ZMA-6#AB प्रकार ZMA विनियमन वाल्व डायाफ्राम
• ZHA22#, 23#, 24#, 34#, 45#, 56# वाल्व डायाफ्राम को विनियमित करने वाली छोटी ZHA श्रृंखला
• HA-1, HA-2, HA-3, HA-4, HA-5, CV3000 श्रृंखला नियंत्रण वाल्व डायाफ्राम
• 20, 201, 21S, 34, SM1, SM2, ST श्रृंखला GMA उच्च दबाव रोलिंग डायाफ्राम
• एमएफ2, एमएफ3, एमएफ4, एमएफ5, आदि। एमएफ, ईसीओटीआरओएल श्रृंखला मल्टी-स्प्रिंग एक्चुएटर डायाफ्राम
• 811-यू श्रृंखला, 812-एमएफआई-20, 812-एमएफआई-30, 812-एमएफIII-30, 812-एमएफIII-60 और अन्य एआरसीए डायाफ्राम
• KOSO 5200LA श्रृंखला डायाफ्राम 5221, 5227, 5235, 524S, 524L, 524E, 526S, 526L
• फिशर सीरीज 657, 667 सीरीज न्यूमेटिक फिल्म एक्चुएटर डायाफ्राम
• 657-30#, 657-34-40#, 657-45-50#, 657-46-60#, 657-70#, 657-80#, 657-100#
667-30#, 667-34-40#, 667-45-50#, 667-46-60#, 667-70#, 667-80#, 667-100#
• ZMA श्रृंखला, ZH श्रृंखला, HA श्रृंखला, एमएफ श्रृंखला
एयर न्यूमेटिक एक्चुएटर सिलेंडर वाल्व रबर डायाफ्राम सामग्री विवरण:
वर्तमान में, रोलिंग डायाफ्राम के लिए सामान्य सामग्रियां हैं: प्राकृतिक रबर (एनआर), नाइट्राइल ब्यूटाडीन रबर (एनबीआर), दोनों सामग्रियों का प्रदर्शन अधिकांश औद्योगिक वातावरणों की जरूरतों को पूरा कर सकता है।विशेष औद्योगिक वातावरण (उच्च तापमान प्रतिरोध, एसिड और क्षार प्रतिरोध) में उत्पादन के लिए ईपीडीएम, फ्लोरीन रबर (एफकेएम), नियोप्रीन रबर (सीआर) का उपयोग किया जा सकता है, लेकिन लागत अपेक्षाकृत अधिक है।
एयर न्यूमेटिक एक्चुएटर सिलेंडर वाल्व रबर डायाफ्राम विशिष्टताएँ:
| रोलिंग डायाफ्राम | नमूना |
बाहरी व्यास (मिमी) |
अंदर का व्यास (मिमी) |
आधार व्यास (मिमी) | ऊंचाई(मिमी) | मोटाई (मिमी) | दबाव |
| जीएमए-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| जीएमए-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| जीएमए-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| जीएमए-21एस | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| जीएमए-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| जीएमए-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| जीएमए-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| जीएमए-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| जीएमए-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| जीएमए-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| जीएमए-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| जीएमए-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| जीएमए-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| जीएमए-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| जीएमए-एसएमआई | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| जीएमए-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| जीएमए-एसटी | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
